Glasstatik

Haben Glasscheiben absturzsichernde Eigenschaften zu erfüllen (z.B. bei Brüstungen), so ist ein Anprall durch Personen mit einem Pendelschlagversuch nachzubilden. Hierbei darf weder das Pendel die Glasscheibe durchschlagen noch dürfen sich Glasscheiben lösen und zu Boden fallen. Der genormte Pendel nach DIN EN 12600 besteht aus zwei Reifen mit 3,5 bar Reifendruck und einem Gewicht von 50 kg.

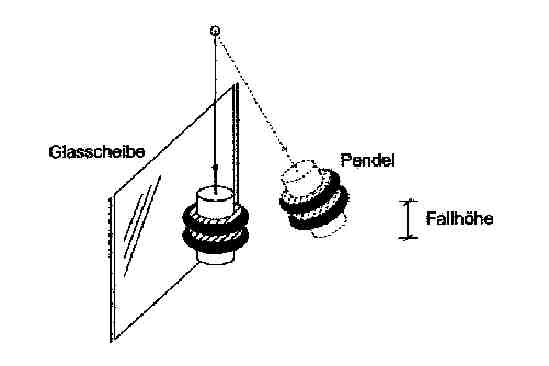

	Skizze zur Ausführung des Pendelversuchs.
Mit Hilfe des Programmes SJ MEPLA der SJ Software GmbH wird von uns der Pendelschlagversuch simuliert. Das Programm arbeitet mit einer Ersatzfedersteifigkeit CR für den Reifen, welche aus Versuch ermittelt wurde. Aus Beschleunigungsmessungen des Pendels, das aus verschiedenen Fallhöhen auf eine Stahlwand auftraf, konnte durch Integration des Beschleunigungs-Zeitverlaufs die nicht lineare Federsteifigkeit der Reifen bei 3,5 bar Reifendruck und 50 kg Gewicht ermittelt werden.
Ein Beispiel zum Pendelschlagversuch für eine Brüstungsscheibe mit zwei Punkthaltern.
	Hauptzugspannungen an der Oberseite der Scheibe.
Hauptzugspannungen an der Unterseite der Scheibe.
